NFS-N光纤陀螺寻北仪

NFS-N系列光纤寻北仪由高精度光纤陀螺、三轴高精度加速度计、机械旋转部件和控制解算电路构成。

产品介绍

通过加速度计敏感重力加速度信息，获得自身的俯仰角、横滚角信息。通过陀螺仪敏感地球自转，结合自身水平姿态，解算出真北夹角。通过机械部件的旋转，在对称位置进行测量，可以抵消陀螺仪、加速度计的零位，借此提升寻北仪精度。光纤寻北仪具有快速启动、寻北精度高的工作特性；广泛应用于雷达天线初始对准系统、导弹方位基准系统，矿用定向，陀螺全站仪等。

  • 体积小、精度高

  • 带经纬度补偿，稳定性高，线性好

  • 全密封封装，满足宽温度工作、防水、防潮、防尘等工作环境

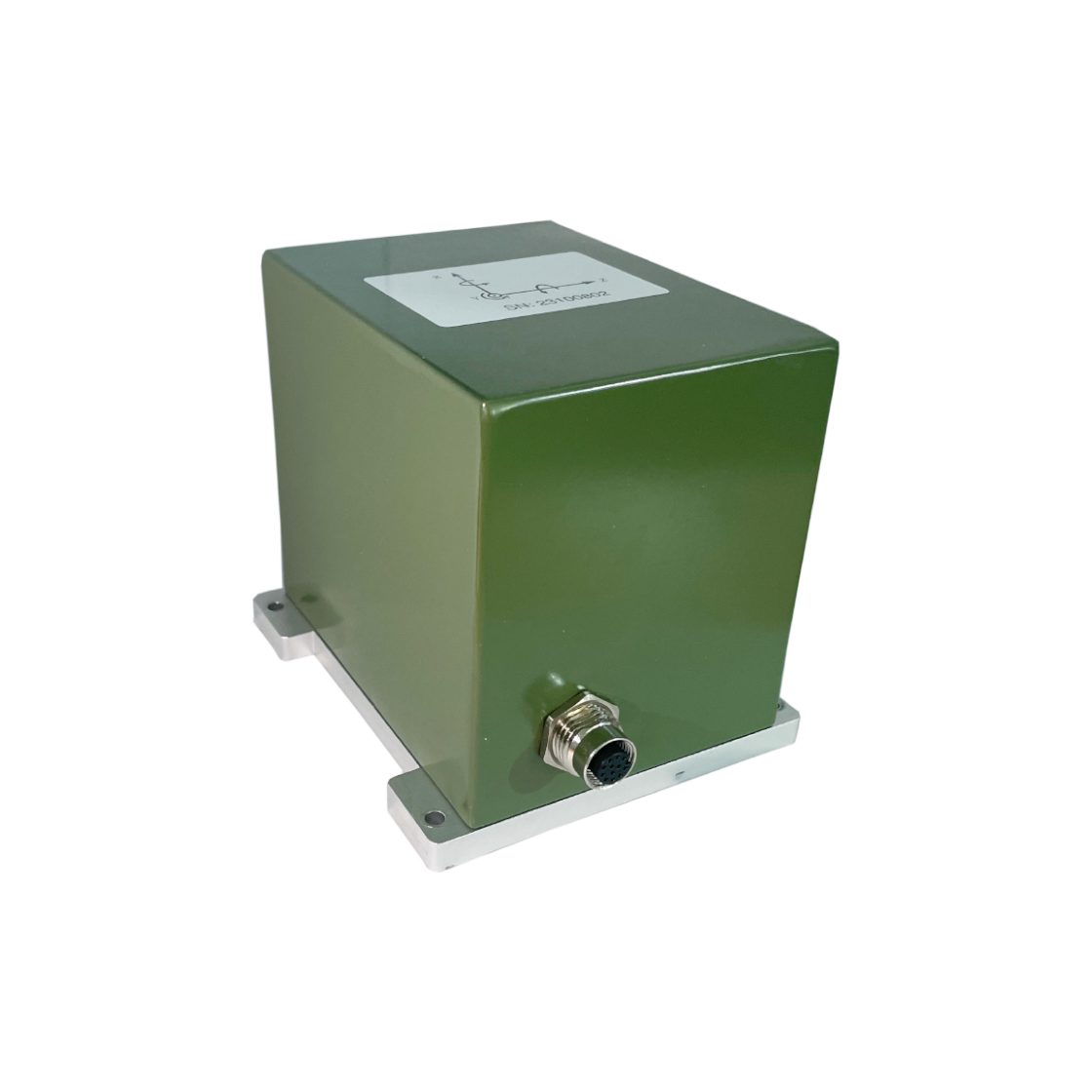

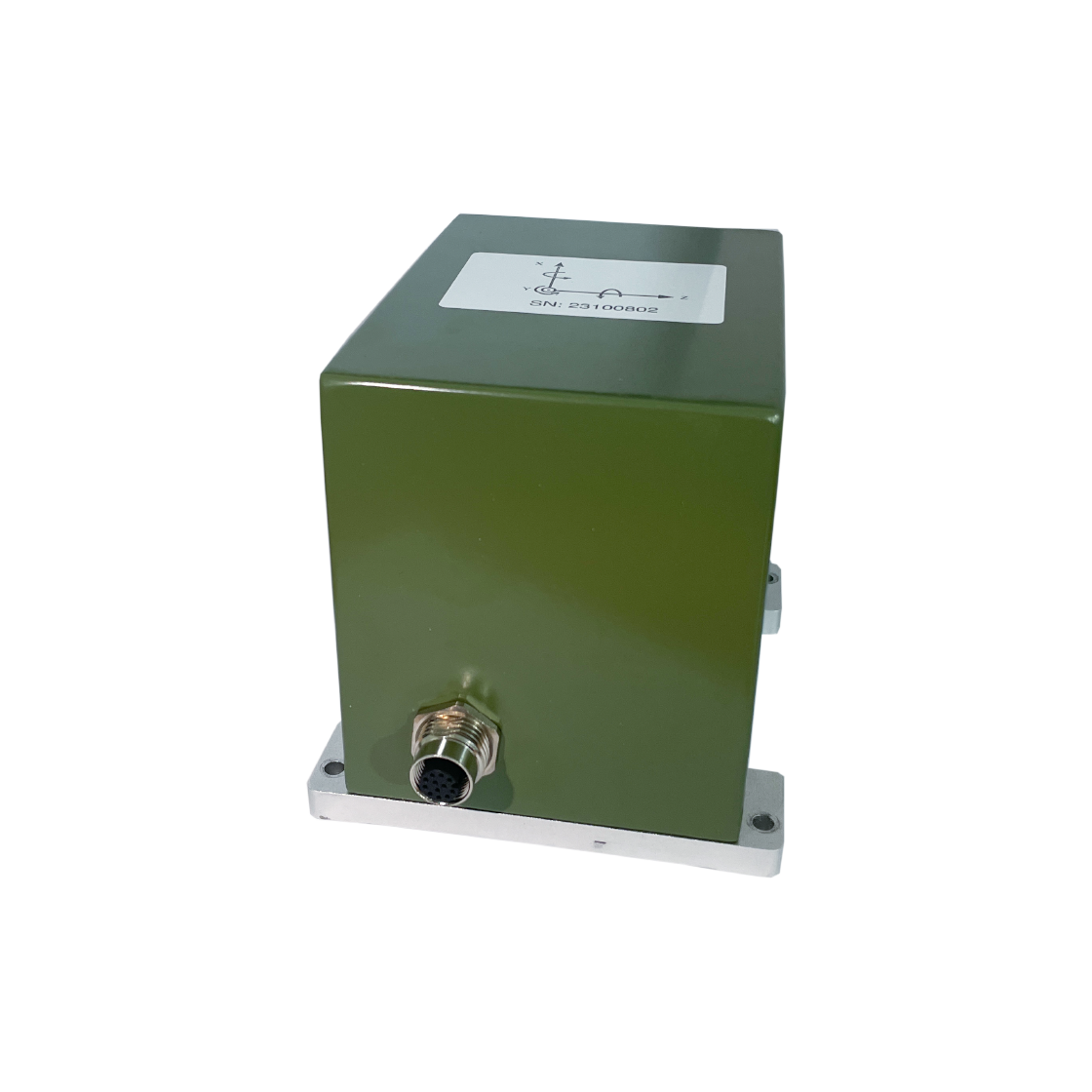

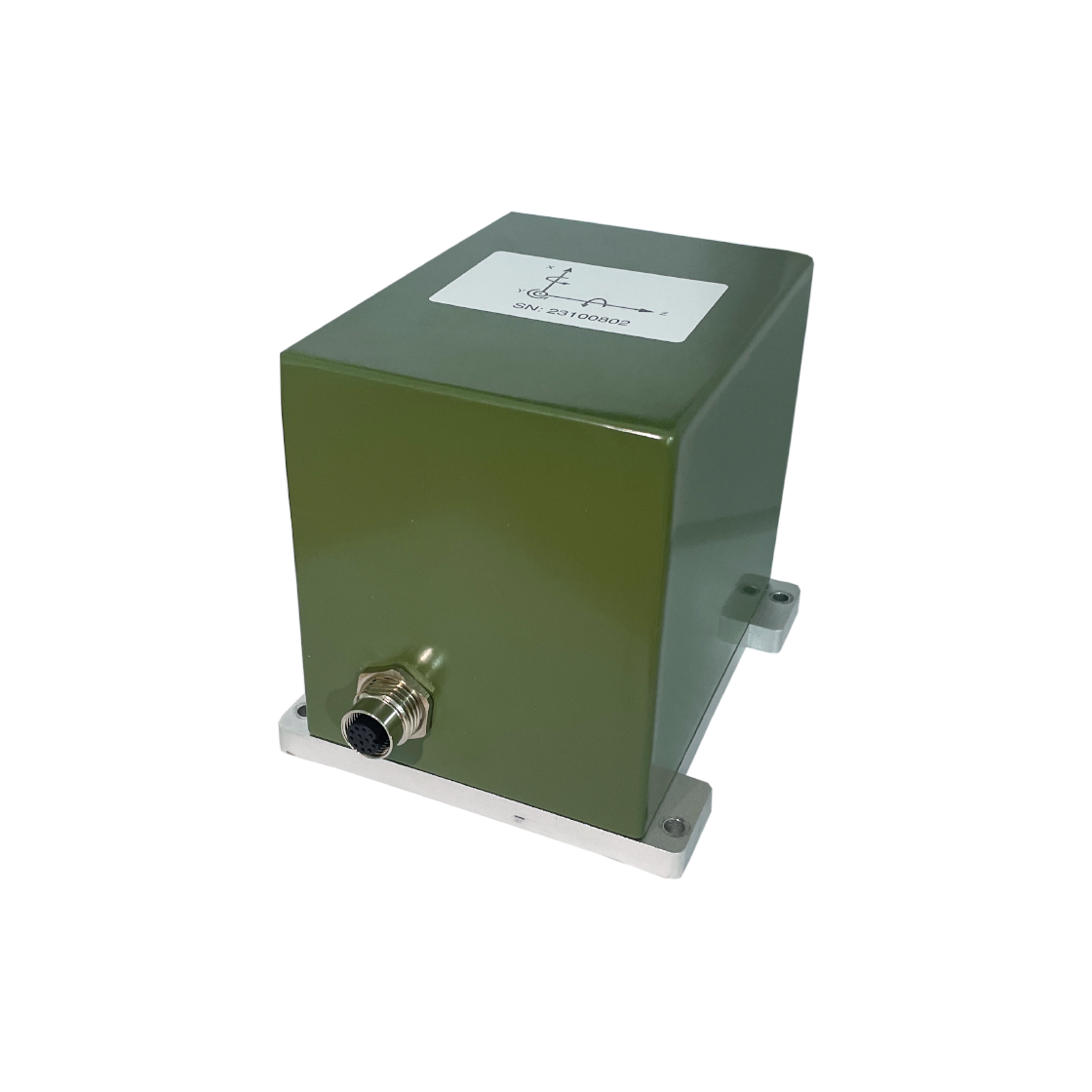

产品外观

3
2
1

典型技术指标

项目 单位 N001 N003 N005
寻北精度① ° ≤0.1 ≤0.3 ≤0.5
方位角分辨率 ° 0.01
姿态角精度 ° ≤0.01 ≤0.01 ≤0.01
姿态角范围 ° ≤±15
启动时间 s ≤10
寻北时间 min ≤3
供电范围 Vdc +18~+36
最大功率 W ≤8(典型值)
接口形式

/

 RS422/RS232
工作温度 ℃ -40~+65
存储温度 ℃ -50~+80
重量 kg 1.1
尺寸 mm 117×104×108.2
外壳材料 / 铝合金

注释：

①Secant Latitude=1/cosine（latitude）
