NFS-N光纤陀螺寻北仪

NFS-N系列光纤寻北仪由高精度光纤陀螺、三轴高精度加速度计、机械旋转部件和控制解算电路构成。

产品介绍

通过加速度计敏感重力加速度信息，获得自身的俯仰角、横滚角信息。通过陀螺仪敏感地球自转，结合自身水平姿态，解算出真北夹角。通过机械部件的旋转，在对称位置进行测量，可以抵消陀螺仪、加速度计的零位，借此提升寻北仪精度。光纤寻北仪具有快速启动、寻北精度高的工作特性；广泛应用于雷达天线初始对准系统、导弹方位基准系统，矿用定向，陀螺全站仪等。

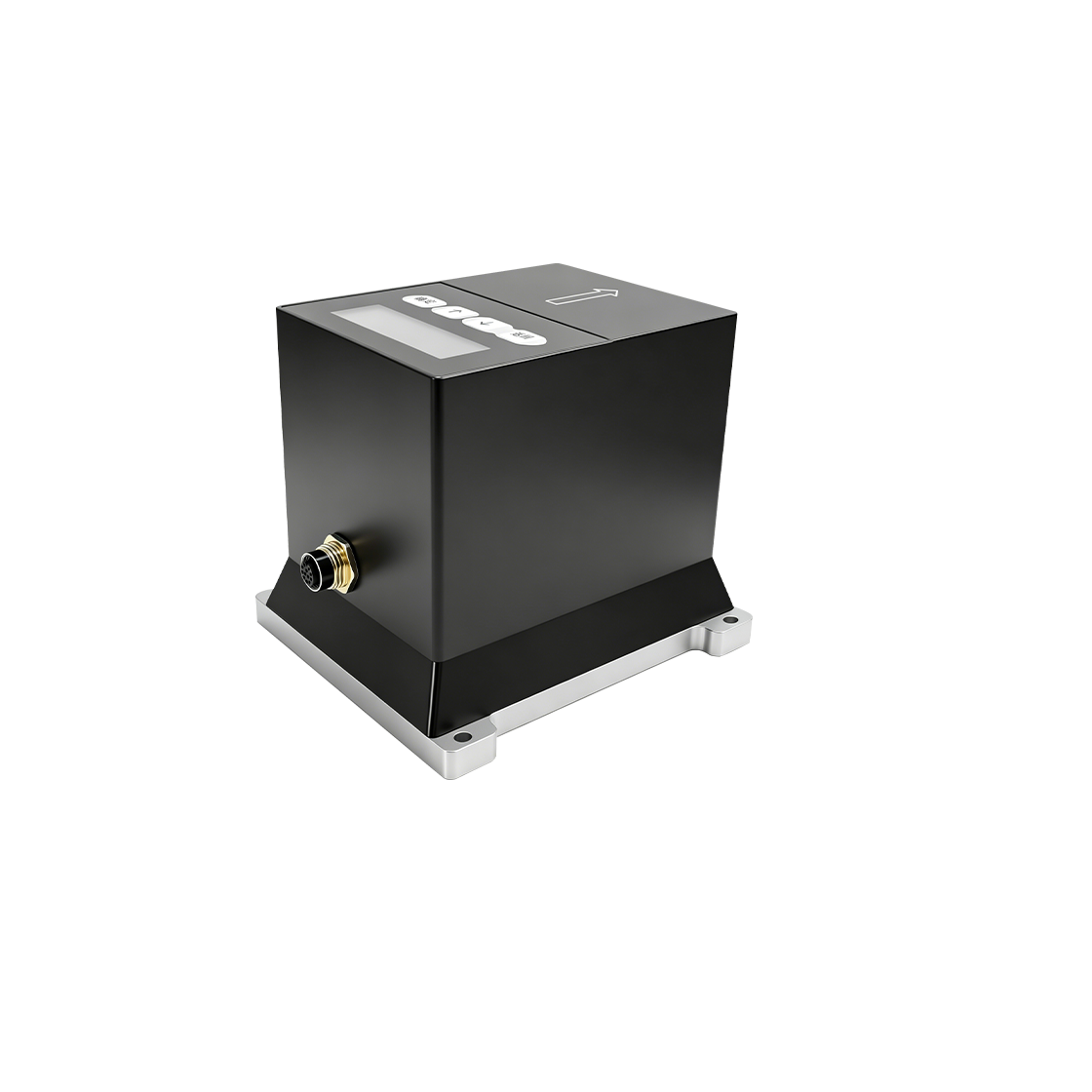

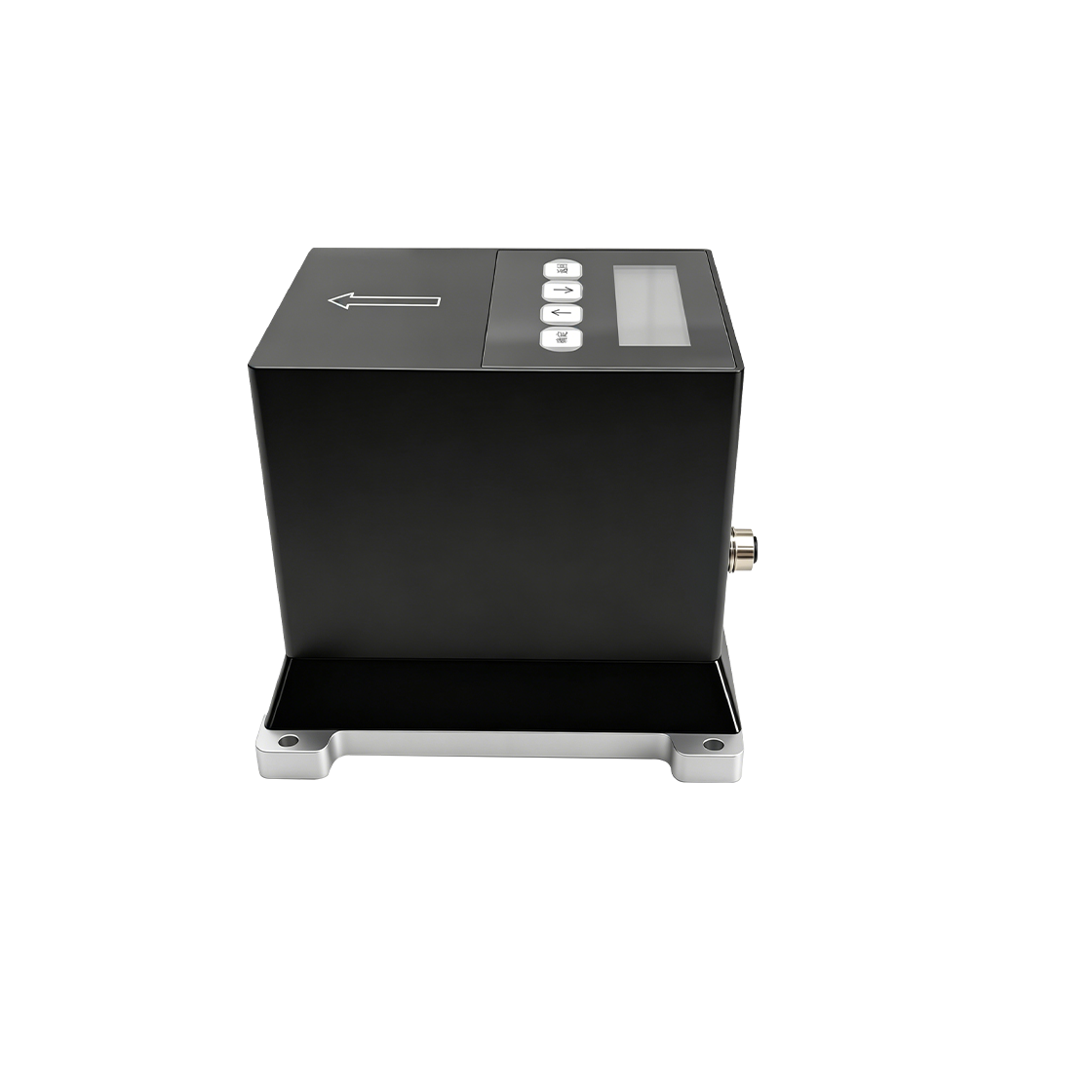

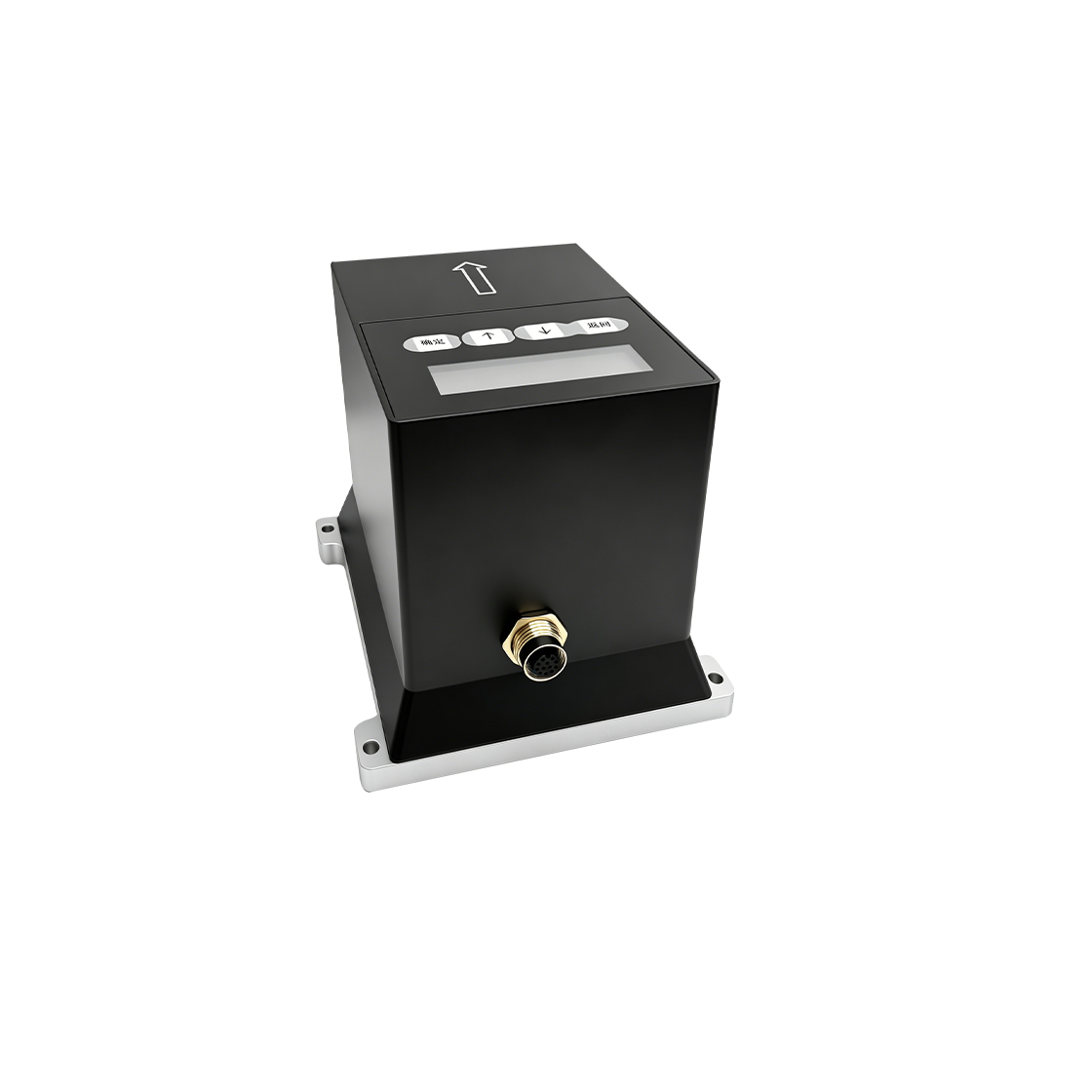

产品外观

6
5
4
3
2
1

典型技术指标

指标型号 N001 N002
寻北精度① ≤0.06° ≤0.1°
方位角分辨率 ≤0.01°
姿态精度 ≤0.01°
姿态范围 ≤±30°
启动时间 ≤10s
寻北时间 ≤3min
物理特性
供电电压 10~26V(DC)
工作温度 -40℃~+65℃
存储温度 -55℃~+85℃
物理尺寸 138*122*120mm（自屏款）
117*104*105mm（无屏款）
功耗 ≤20W
外壳材料 铝合金
重量 ≤1.5kg(有屏款)
≤1.1kg（无屏款）
接口特性
接口形式 1*RS-232,1*RS-422

注释：

①Secant Latitude=1/cosine（latitude）
